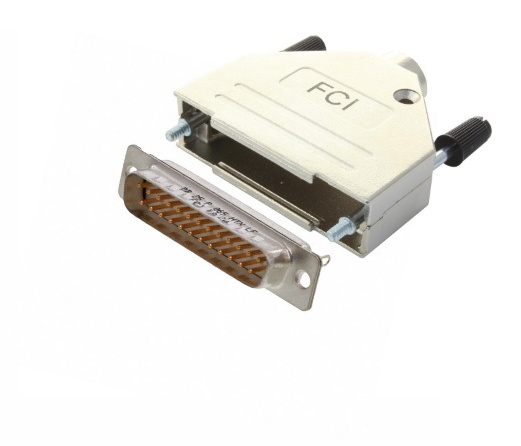

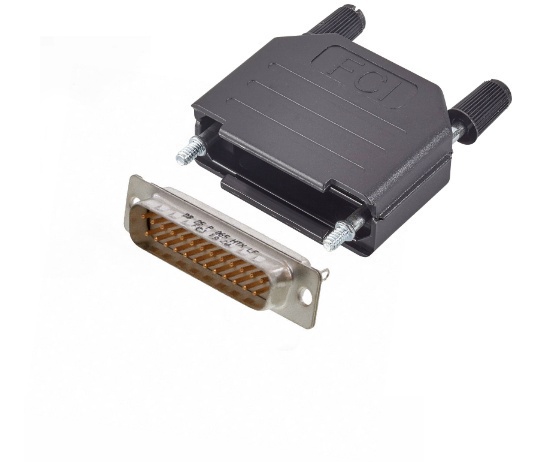

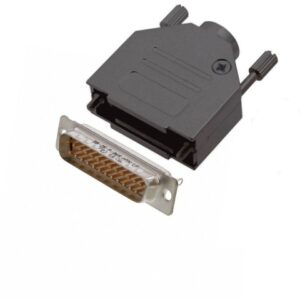

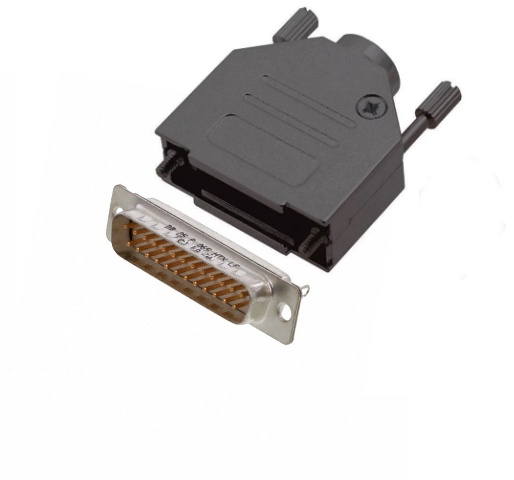

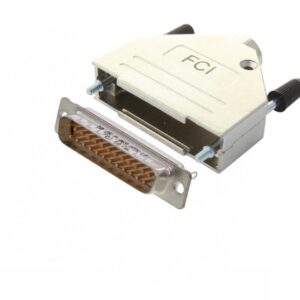

A12 - CREA IL TUO CAVO ANALOGICO CON DB25

Connettore maschio a 3 poli con guscio in Zinco pressofuso e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore femmina a 3 poli con guscio in Zinco pressofuso e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Plug professionale TRS da 6,35mm. Contatti in nichel, guscio nichelato

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug TRS da 3,5mm ad angolo retto con terminazione a saldare, pressacavo tipo mandrino, boccola, alloggiamento in nichel e contatti in nichel. Adatto per cavi fino a 4,5mm di diamentro esterno

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 2,0 – 4,5 mm
‣ Dimensioni max del filo: 0,22 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Ottone (CuZn39Pb3) + PU, Ni
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Connettore da 4,4mm a 3 poli con cover nera e pressacavo a crimpare tipo HEX. Contatti in nickel, punta e anello saldati, schermatura a crimpare. 9 colori opzionali possibili

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 4,8 mm
‣ Dimensione della crimpatura: 5,41 Crimpatura esagonale (schermatura)
acc. IEC 60803 (designazione matrice D)
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 0,25 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Bronzo (CuSn6) (punta)
‣ Conchiglia: Poliammide (6 30% GR) (nero)
‣ Isolamento: Poliammide (6 30% GR) (nero)

Ambientale
‣ Conformità agli standard: MIL-P-642/13
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm. Contatti in nichel, guscio nichelato

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug RCA professionale con contatti in oro, il corpo ha una superficie soft-touch di colore nero. Sono inclusi di 2 pressacavi che permettono l’utilizzo di cavi con diametro da 3,0mm a 7,3mm. Dotato di uno speciale disppositivo di interruzione del segnale in grado di prevenire ogni rumore al momento dell’inserzione del connettore.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 7pF
‣ Resistenza di contatto: >10GmΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 5 GΩ
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 3,0 – 7,3 mm
‣ Cicli di vita: > 2000
‣ Dimensioni max del filo: 1,5 mm²
‣ Dimensioni max del filo: 16 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 5 µm Au su 5 µm Ni
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: PBTP 20% GR
‣ Conchiglia: Ottone (CuZn39Pb3)
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94HB
‣ Conformità agli standard: CEI 601-14
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Plug RCA professionale con contatti in oro, il corpo ha una superficie soft-touch di colore nero. Sono inclusi di 2 pressacavi che permettono l’utilizzo di cavi con diametro da 3,0mm a 7,3mm. Dotato di uno speciale disppositivo di interruzione del segnale in grado di prevenire ogni rumore al momento dell’inserzione del connettore.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 7pF
‣ Resistenza di contatto: >10GmΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 5 GΩ
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 3,0 – 7,3 mm
‣ Cicli di vita: > 2000
‣ Dimensioni max del filo: 1,5 mm²
‣ Dimensioni max del filo: 16 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 5 µm Au su 5 µm Ni
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: PBTP 20% GR
‣ Conchiglia: Ottone (CuZn39Pb3)
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94HB
‣ Conformità agli standard: CEI 601-14
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore maschio a 3 poli con guscio in Zinco pressofuso di colore nero e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore femmina a 3 poli con guscio in Zinco pressofuso di colore nero e contatti srgentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Plug professionale TRS da 6,35mm. Contatti in nichel, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug TRS da 3,5mm ad angolo retto con terminazione a saldare, pressacavo tipo mandrino, boccola, alloggiamento in nichel e contatti in nichel. Adatto per cavi fino a 4,5mm di diamentro esterno

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 2,0 – 4,5 mm
‣ Dimensioni max del filo: 0,22 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Ottone (CuZn39Pb3) + PU, Ni
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Connettore da 4,4mm a 3 poli con cover nera e pressacavo a crimpare tipo HEX. Contatti in nickel, punta e anello saldati, schermatura a crimpare. 9 colori opzionali possibili

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 4,8 mm
‣ Dimensione della crimpatura: 5,41 Crimpatura esagonale (schermatura)
acc. IEC 60803 (designazione matrice D)
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 0,25 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Bronzo (CuSn6) (punta)
‣ Conchiglia: Poliammide (6 30% GR) (nero)
‣ Isolamento: Poliammide (6 30% GR) (nero)

Ambientale
‣ Conformità agli standard: MIL-P-642/13
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm. Contatti in nichel, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug RCA professionale con contatti in oro, il corpo ha una superficie soft-touch di colore nero. Sono inclusi di 2 pressacavi che permettono l’utilizzo di cavi con diametro da 3,0mm a 7,3mm. Dotato di uno speciale disppositivo di interruzione del segnale in grado di prevenire ogni rumore al momento dell’inserzione del connettore.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 7pF
‣ Resistenza di contatto: >10GmΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 5 GΩ
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 3,0 – 7,3 mm
‣ Cicli di vita: > 2000
‣ Dimensioni max del filo: 1,5 mm²
‣ Dimensioni max del filo: 16 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 5 µm Au su 5 µm Ni
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: PBTP 20% GR
‣ Conchiglia: Ottone (CuZn39Pb3)
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94HB
‣ Conformità agli standard: CEI 601-14
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Plug RCA professionale con contatti in oro, il corpo ha una superficie soft-touch di colore nero. Sono inclusi di 2 pressacavi che permettono l’utilizzo di cavi con diametro da 3,0mm a 7,3mm. Dotato di uno speciale disppositivo di interruzione del segnale in grado di prevenire ogni rumore al momento dell’inserzione del connettore.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 7pF
‣ Resistenza di contatto: >10GmΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 5 GΩ
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 3,0 – 7,3 mm
‣ Cicli di vita: > 2000
‣ Dimensioni max del filo: 1,5 mm²
‣ Dimensioni max del filo: 16 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 5 µm Au su 5 µm Ni
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: PBTP 20% GR
‣ Conchiglia: Ottone (CuZn39Pb3)
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94HB
‣ Conformità agli standard: CEI 601-14
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore maschio a 3 poli con guscio in Zinco pressofuso di colore nero e contatti dorati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : Lega dura di Au da 0,2 µm su Ni da 2 µm
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore femmina a 3 poli con guscio in Zinco pressofuso di colore nero e contatti dorati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : Lega dura di Au da 0,2 µm su Ni da 2 µm
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Plug professionale TRS da 6,35mm. Contatti dorati, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 0,2 µm Au
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug TRS da 3,5mm ad angolo retto con terminazione a saldare, pressacavo tipo mandrino, boccola, guscio in nichel di colore nero e contatti dorati. Adatto per cavi fino a 4,5mm di diamentro esterno

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 2,0 – 4,5 mm
‣ Dimensioni max del filo: 0,22 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Ottone (CuZn39Pb3) + PU, Ni
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Connettore da 4,4mm a 3 poli con cover nera e pressacavo a crimpare tipo HEX. Contatti dorati, punta e anello saldati, schermatura a crimpare. 9 colori opzionali possibili

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 4,8 mm
‣ Dimensione della crimpatura: 5,41 Crimpatura esagonale (schermatura)
acc. IEC 60803 (designazione matrice D)
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 0,25 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 0,2 µm Au TRIBOR®
‣ Contatti: Bronzo (CuSn6) (punta)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Ottone (CuZn39Pb3)
‣ Placcatura del guscio: Poliammide (6 30% GR) (nero)

Ambientale
‣ Conformità agli standard: MIL-P-642/13
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm. Contatti dorati, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 0,2 µm Au
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug RCA professionale con contatti in oro, il corpo ha una superficie soft-touch di colore nero. Sono inclusi di 2 pressacavi che permettono l’utilizzo di cavi con diametro da 3,0mm a 7,3mm. Dotato di uno speciale disppositivo di interruzione del segnale in grado di prevenire ogni rumore al momento dell’inserzione del connettore.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 7pF
‣ Resistenza di contatto: >10GmΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 5 GΩ
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 3,0 – 7,3 mm
‣ Cicli di vita: > 2000
‣ Dimensioni max del filo: 1,5 mm²
‣ Dimensioni max del filo: 16 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Placcatura dei contatti : 5 µm Au su 5 µm Ni
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: PBTP 20% GR
‣ Conchiglia: Ottone (CuZn39Pb3)
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94HB
‣ Conformità agli standard: CEI 601-14
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C
