S04 - CREA IL TUO CAVO SPLIT (2Ch -< Ch1+Ch2) SBILANCIATO

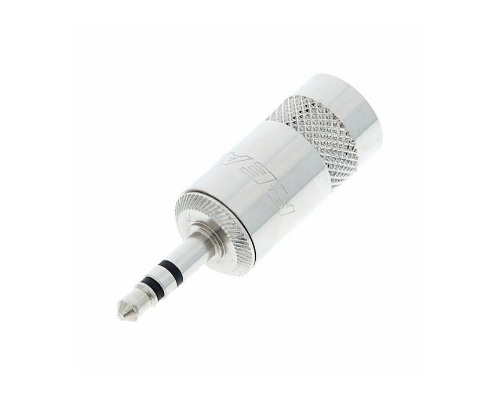

Plug TRS da 3,5mm ad angolo retto con terminazione a saldare, pressacavo tipo mandrino, boccola, alloggiamento in nichel e contatti in nichel. Adatto per cavi fino a 4,5mm di diamentro esterno

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 2,0 – 4,5 mm
‣ Dimensioni max del filo: 0,22 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Ottone (CuZn39Pb3) + PU, Ni
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

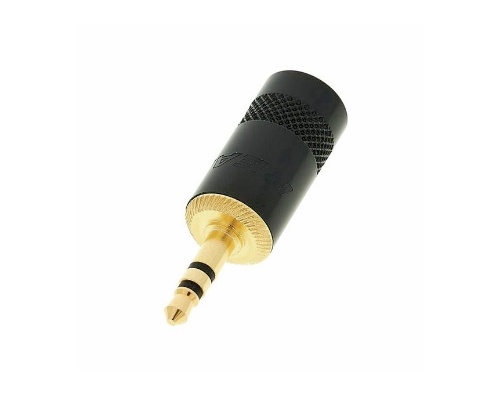

Plug TRS da 3,5mm ad angolo retto con terminazione a saldare, pressacavo tipo mandrino, boccola, guscio in nichel di colore nero e contatti dorati. Adatto per cavi fino a 4,5mm di diamentro esterno

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 2,0 – 4,5 mm
‣ Dimensioni max del filo: 0,22 mm²
‣ Dimensioni max del filo: 24 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Ottone (CuZn39Pb3) + PU, Ni
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Connettore maschio a 3 poli con guscio in Zinco pressofuso e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore maschio ad angolo retto con 3 poli. Guscio in Zinco pressofuso e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

 NC3MRX – disegno tecnico (en)

Connettore maschio a 3 poli con guscio in Zinco pressofuso di colore nero e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore maschio ad angolo retto con 3 poli. Guscio in Zinco pressofuso di colore nero e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

 NC3MRX – disegno tecnico (en)

Connettore maschio a 3 poli con guscio in Zinco pressofuso di colore nero e contatti dorati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : Lega dura di Au da 0,2 µm su Ni da 2 µm
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore maschio ad angolo retto con 3 poli. Guscio in Zinco pressofuso di colore nero e contatti dorati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : Lega dura di Au da 0,2 µm su Ni da 2 µm
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

 NC3MRX – disegno tecnico (en)

Connettore femmina a 3 poli con guscio in Zinco pressofuso e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore femmina ad angolo retto con 3 poli. Guscio in Zinco pressofuso e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

 NC3FRX – disegno tecnico (en)

Connettore femmina a 3 poli con guscio in Zinco pressofuso di colore nero e contatti srgentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore femmina ad angolo retto con 3 poli. Guscio in Zinco pressofuso di colore nero e contatti argentati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

 NC3FRX – disegno tecnico (en)

Connettore femmina a 3 poli con guscio in Zinco pressofuso di colore nero e contatti dorati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : Lega dura di Au da 0,2 µm su Ni da 2 µm
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

Connettore femmina ad angolo retto con 3 poli. Guscio in Zinco pressofuso di colore nero e contatti dorati. Migliora l’integrita del contatto grazie anche alla presenza dell’antistrappo. Guscio con filettatura interna realizzato in un solo pezzo per la massima robustezza.

Caratteristiche tecniche

Elettrico
‣ Capacità tra i contatti: ≤ 4pF
‣ Resistenza di contatto: ≤ 3 mΩ
‣ Rigidità dielettrica: 1,5 kVcc
‣ Resistenza di isolamento: > 10 GΩ (iniziale)
‣ Corrente nominale per contatto: 16A
‣Tensione nominale: < 50 V

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Forza di inserimento: ≤ 20 N
‣ Forza di ritiro: ≤ 20 N
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 2,5 mm²
‣ Dimensioni max del filo: 14 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : Lega dura di Au da 0,2 µm su Ni da 2 µm
‣ Contatti: Bronzo (CuSn8)
‣ Inserti: Poliammide (PA66)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1) / Ck 67 (molla)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Rivestimento a conchiglia: KTL nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Infiammabilità: UL94V-0
‣ Conformità agli standard: CEI 61076-2-103
‣ Classe di protezione: IP40
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -30°C a +80°C

 NC3FRX – disegno tecnico (en)

Plug professionale TRS da 6,35mm. Contatti in nichel, guscio nichelato

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TRS ad angolo retto da 6,35mm. Contatti in nichel, guscio nichelato

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TRS da 6,35mm. Contatti in nichel, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TRS ad angolo retto da 6,35mm. Contatti in nichel, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TRS da 6,35mm. Contatti dorati, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 0,2 µm Au
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TRS ad angolo retto da 6,35mm. Contatti dorati, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 0,2 µm Au
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug TRS femmina da 6,35mm per cavo con bloccaggio professionale per connessioni sicure. Alloggiamento in metallo nichelato, contatti in argento, eccellente protezione del cavo

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: < 6 mΩ (iniziale)
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: ≥ 1 GΩ a 500 Vcc
‣ Corrente nominale per contatto: 10A

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Cicli di vita: > 10000
‣ Forza di bloccaggio: >80N
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Ottone (CuZn37) (Terra)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: VIA RS 453, IEC 60603-11
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -25°C a +70°C

Plug TRS femmina da 1/4″ per cavo con bloccaggio professionale per connessioni sicure. Alloggiamento in metallo nero, contatti in argento, eccellente protezione del cavo

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: < 6 mΩ (iniziale)
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: ≥ 1 GΩ a 500 Vcc
‣ Corrente nominale per contatto: 10A

Meccanico
‣ Ø esterno del cavo: 3,5 – 8,0 mm
‣ Cicli di vita: > 10000
‣ Forza di bloccaggio: >80N
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare
‣ Dispositivo di chiusura: Chiusura a scrocco

Materiale
‣ Stivale: Poliuretano
‣ Placcatura dei contatti : 2 µm Ag
‣ Contatti: Ottone (CuZn37) (Terra)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: VIA RS 453, IEC 60603-11
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -25°C a +70°C

Plug TRS professionale da 3,5mm con terminali in Nickel a saldare. Robusto guscio pressofuso con finitura in Nickel satinato, sistema di bloccaggio cavo metallico e flessibile passacavi. Adatto per cavi con diametro da 2,5mm a 5mm

Cartatteristiche tecniche

‣ Posizioni: 3
‣ Finitura: nichel
‣ Grado di protezione IP: IP40
‣ Capacità di trasporto di corrente: >0,5 mA (dipende dal connettore e dal cavo di accoppiamento)
‣ Terminazione: saldatura
‣ Diametro massimo del filo: 18 AWG -1 mm²
‣ Grado di infiammabilità: UL94V-0
‣ Ambientale: conforme alla direttiva UE RoHS 2 2011/65/UE
‣ Resistenza di contatto tipica: 200MΩ / >100MΩ dopo il test di calore umido
‣ Temperatura operativa: da -20°C a +65°C (da -4°F a 149°F)
‣ Forza di inserimento ed estrazione: 30 N (dipende dal connettore di accoppiamento)
‣ Intervallo diametro esterno cavo: da 3 mm a 5 mm (da 0,118″ a 0,196″)
‣ Cicli di accoppiamento: 1000
‣ Materiale alloggiamento: lega di zinco pressofusa EZDA n.3
‣ Applicazione(i): Audio e illuminazione
