CREA IL TUO CAVO INSTRUMENT

Plug professionale TS da 6,35mm. Contatti in nichel, guscio nichelato

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm ad angolo retto. Contatti in nichel, guscio nichelato

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm. Contatti in nichel, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm ad angolo retto. Contatti in nichel, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 2 µm Ni (Su)
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Cromo nero
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm. Contatti dorati, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 0,2 µm Au
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug professionale TS da 6,35mm ad angolo retto. Contatti dorati, guscio di colore nero

Caratteristiche tecniche

Elettrico
‣ Resistenza di contatto: dipende dal connettore di accoppiamento mΩ
‣ Rigidità dielettrica: 1 kVcc
‣ Resistenza di isolamento: > 2 GΩ (iniziale)
‣ Corrente nominale per contatto: dipende dal connettore di accoppiamento A
‣Tensione nominale: > 50 V

Meccanico
‣ Ø esterno del cavo: 4,0 – 7,0 mm
‣ Cicli di vita: > 1000
‣ Dimensioni max del filo: 1 mm²
‣ Dimensioni max del filo: 18 AWG
‣ Cablaggio: Contatti a saldare

Materiale
‣ Boccola: Poliacetale (POM) + PU
‣ Placcatura dei contatti : 0,2 µm Au
‣ Contatti: Ottone (CuZn39Pb3)
‣ Inserti: Poliammide (PA 6.6 30% GR)
‣ Elemento di bloccaggio: Zinco pressofuso (ZnAl4Cu1)
‣ Conchiglia: Pressofuso di zinco (ZnAl4Cu1)
‣ Placcatura del guscio: Nichel
‣ Pressacavo: Poliacetale (POM)

Ambientale
‣ Conformità agli standard: IEC 60603-11/EIA RS-453
‣ Saldabilità: Conforme alla norma IEC 68-2-20
‣ Intervallo di temperatura: da -20°C a +65°C

Plug TS professionale da 6,35mm con terminali in Nickel a saldare. Robusto guscio pressofuso con finitura in Nickel satinato

Caratteristiche tecniche

Elettrico
‣ Capacità di carico: 10A
‣ Resistenza di contatto tipica: Dipende dal connettore di accoppiamento
‣ Resistenza di isolamento: ≥2G Ω iniziale
‣ Tensione di tenuta dielettrica: 1 kV dc

Meccanico
‣ Forza di inserimento e di estrazione: ≥10N – ≤30N
‣ Forza di ritenzione tipica del cavo: da 22Kg a 44Kg
‣ Ø esterno del cavo: 3 – 6 mm
‣ Teminazione: a saldare
‣ Cicli di vita: > 1000

Materiale
‣ Guscio del connettore: Pressofuso in lega di zinco EZDA No.3
‣ Finitura del guscio: Nichel satinato
‣ Isolante: Resina PBT UL94 V-0 o resina PPE modificata – Nera
‣ Finitura Stivale/Guscio posteriore: Resina PBT UL94 V-0 o resina PPE modificata
‣ Pressacavo: Resina PPO modificata UL94 V-0 PBT – Nera
‣ Boccola del cavo: Santoprene
‣ Contatti stampati: Ottone/Nichel

Ambientale
‣ Classe di protezione: IP40
‣ Intervallo di temperatura: Da -25°C a +75°C

Plug TS professionale da 6,35mm con terminali dorati a saldare. Robusto guscio pressofuso con finitura in nickel di colore nero

Caratteristiche tecniche

Elettrico
‣ Capacità di carico: 10A
‣ Resistenza di contatto tipica: Dipende dal connettore di accoppiamento
‣ Resistenza di isolamento: ≥2G Ω iniziale
‣ Tensione di tenuta dielettrica: 1 kV dc

Meccanico
‣ Forza di inserimento e di estrazione: ≥10N – ≤30N
‣ Forza di ritenzione tipica del cavo: da 22Kg a 44Kg
‣ Ø esterno del cavo: 3 – 6 mm
‣ Teminazione: a saldare
‣ Cicli di vita: > 1000

Materiale
‣ Guscio del connettore: Pressofuso in lega di zinco EZDA No.3
‣ Finitura del guscio: Poliestere nero
‣ Isolante: Resina PBT UL94 V-0 o resina PPE modificata – Nera
‣ Finitura Stivale/Guscio posteriore: Resina PBT UL94 V-0 o resina PPE modificata
‣ Pressacavo: Resina PPO modificata UL94 V-0 PBT – Nera
‣ Boccola del cavo: Santoprene
‣ Contatti stampati: Oro

Ambientale
‣ Classe di protezione: IP40
‣ Intervallo di temperatura: Da -25°C a +75°C

Plug TS professionale da 6,35mm con terminali nickel a saldare. Guscio pressofuso con finitura in nickel di colore nero

Caratteristiche tecniche

Elettrico
‣ Capacità di carico: 10A
‣ Resistenza di contatto tipica: Dipende dal connettore di accoppiamento
‣ Resistenza di isolamento: ≥2G Ω iniziale
‣ Tensione di tenuta dielettrica: 1 kV dc

Meccanico
‣ Forza di inserimento e di estrazione: ≥10N – ≤30N
‣ Forza di ritenzione tipica del cavo: da 22Kg a 44Kg
‣ Ø esterno del cavo: 3 – 6 mm
‣ Teminazione: a saldare
‣ Cicli di vita: > 1000

Materiale
‣ Guscio del connettore: Pressofuso in lega di zinco EZDA No.3
‣ Finitura del guscio: Poliestere nero
‣ Isolante: Resina PBT UL94 V-0 o resina PPE modificata – Nera
‣ Finitura Stivale/Guscio posteriore: Resina PBT UL94 V-0 o resina PPE modificata
‣ Pressacavo: Resina PPO modificata UL94 V-0 PBT – Nera
‣ Boccola del cavo: Santoprene
‣ Contatti stampati: Ottone/Nichel

Ambientale
‣ Classe di protezione: IP40
‣ Intervallo di temperatura: Da -25°C a +75°C

Plug TS da 6,35mm in metallo zincato con placcatura nichelata e fermacavo in plastica. Serracavo a mandrino e contatti a saldare in ottone nichelati . Adatto per cavi con diametro da 4 a 7mm

Caratteristiche tecniche

Elettrico
‣ Corrente nominale del contatto: Dipende dal connettore di accoppiamento
‣ Resistenza di contatto: Dipende dal connettore di accoppiamento
‣ Rigidità dielettrica: 1 kV CC
‣Resistenza di isolamento: > 1,5 GΩ

Meccanico
‣ Ø esterno del cavo: 4,0-7,0 mm
‣ Cicli di vita: > 1000
‣ Cablaggio: contatti a saldare
‣ Dimensioni del filo: 1,0 mm²/18 AWG

Materiale
‣ Stivale: PA6+30% VF
‣ Contatti: Ottone (CuZn39Pb3)
‣ Placcatura dei contatti: Nichel
‣ Guscio: Lega di Zinco
‣ Placcatura guscio: Nichel
‣ Pressacavo: POM

Ambientale
‣ Intervallo di temperatura: Da -20°C a +70°C
‣ Infiammabilità: UL94HB
‣ Saldabilità: conforme a IEC68-2-20

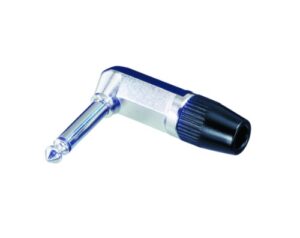

Plug TS ad angolo retto da 6,35mm in metallo zincato placcatura nichelata/nero con fermacavo in plastica. Serracavo a mandrino e contatti a saldare in ottone nichelati . Adatto per cavi con diametro da 4 a 7mm

Caratteristiche tecniche

Elettrico
‣ Corrente nominale del contatto: Dipende dal connettore di accoppiamento
‣ Resistenza di contatto: Dipende dal connettore di accoppiamento
‣ Rigidità dielettrica: 1 kV CC
‣Resistenza di isolamento: > 1,5 GΩ

Meccanico
‣ Ø esterno del cavo: 4,0-7,0 mm
‣ Cicli di vita: > 1000
‣ Cablaggio: contatti a saldare
‣ Dimensioni del filo: 1,0 mm²/18 AWG

Materiale
‣ Stivale: PA6+30% VF
‣ Contatti: Ottone (CuZn39Pb3)
‣ Placcatura dei contatti: Nichel
‣ Guscio: Lega di Zinco
‣ Placcatura guscio: Nichel/Nera
‣ Pressacavo: POM

Ambientale
‣ Intervallo di temperatura: Da -20°C a +70°C
‣ Infiammabilità: UL94HB
‣ Saldabilità: conforme a IEC68-2-20

Plug TS da 6,35mm in metallo zincato con placcatura nichelata di colore nero e fermacavo in plastica. Serracavo a mandrino e contatti a saldare in ottone nichelati . Adatto per cavi con diametro da 4 a 7mm

Caratteristiche tecniche

Elettrico
‣ Corrente nominale del contatto: Dipende dal connettore di accoppiamento
‣ Resistenza di contatto: Dipende dal connettore di accoppiamento
‣ Rigidità dielettrica: 1 kV CC
‣Resistenza di isolamento: > 1,5 GΩ

Meccanico
‣ Ø esterno del cavo: 4,0-7,0 mm
‣ Cicli di vita: > 1000
‣ Cablaggio: contatti a saldare
‣ Dimensioni del filo: 1,0 mm²/18 AWG

Materiale
‣ Stivale: PA6+30% VF
‣ Contatti: Ottone (CuZn39Pb3)
‣ Placcatura dei contatti: Nichel
‣ Guscio: Lega di Zinco
‣ Placcatura guscio: Nero
‣ Pressacavo: POM

Ambientale
‣ Intervallo di temperatura: Da -20°C a +70°C
‣ Infiammabilità: UL94HB
‣ Saldabilità: conforme a IEC68-2-20

Plug TS ad angolo retto da 6,35mm in metallo zincato placcatura nichelata di colore nero e fermacavo in plastica. Serracavo a mandrino e contatti a saldare in ottone nichelati . Adatto per cavi con diametro da 4 a 7mm

Caratteristiche tecniche

Elettrico
‣ Corrente nominale del contatto: Dipende dal connettore di accoppiamento
‣ Resistenza di contatto: Dipende dal connettore di accoppiamento
‣ Rigidità dielettrica: 1 kV CC
‣Resistenza di isolamento: > 1,5 GΩ

Meccanico
‣ Ø esterno del cavo: 4,0-7,0 mm
‣ Cicli di vita: > 1000
‣ Cablaggio: contatti a saldare
‣ Dimensioni del filo: 1,0 mm²/18 AWG

Materiale
‣ Stivale: PA6+30% VF
‣ Contatti: Ottone (CuZn39Pb3)
‣ Placcatura dei contatti: Nichel
‣ Guscio: Lega di Zinco
‣ Placcatura guscio: Nero
‣ Pressacavo: POM

Ambientale
‣ Intervallo di temperatura: Da -20°C a +70°C
‣ Infiammabilità: UL94HB
‣ Saldabilità: conforme a IEC68-2-20
